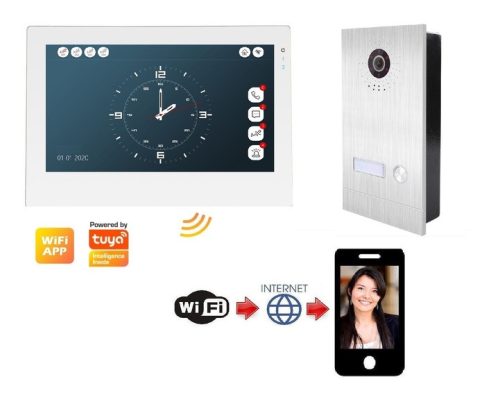

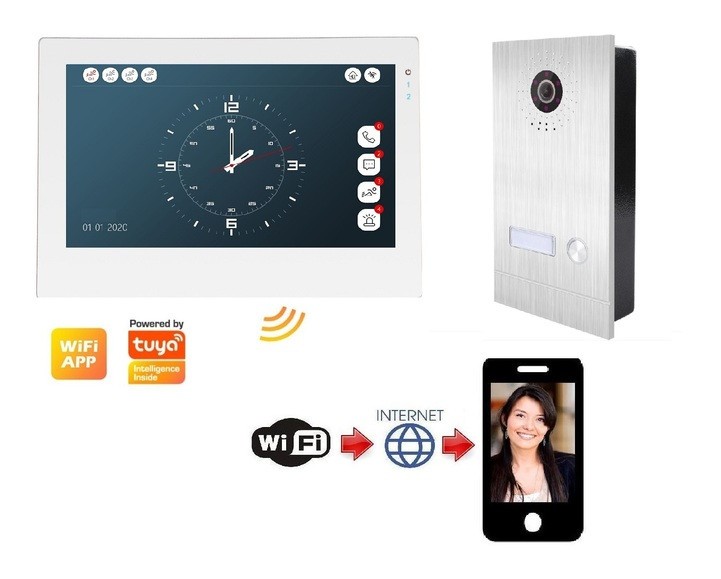

WiFi-s AHD 7 col IPS érintőképernyős IP kaputelefon SZETT. SÜLLYESZTETT kültéri. FlexiDoor. FS-703P220-1AW

Kiegészítő termékek

Részletek

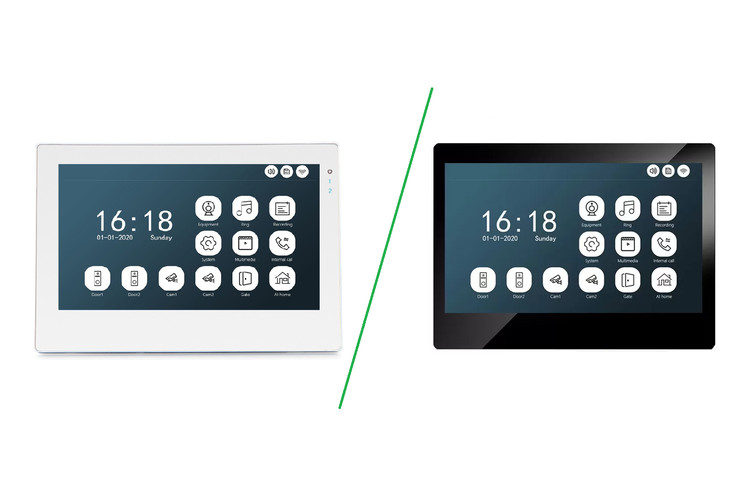

Jelenleg csak fekete színű beltéri egység kapható.

Rendszer

• 4 vezetékes összeköttetés a beltéri és a kültéri egység között.
• + 2 vezeték szükséges a beltéri egységről az opcionális motoros kapuhoz.
• A kültéri egység az impulzus üzemű mágneszár részére feszültséget ad. Ezért az impulzusos mágneszárhoz nem szükséges külön tápegység.
• A kültéri egység NO és NC relékimenettel is rendelkezik, melyre normál működésű mágneszár köthető, külön tápegységgel.
• A kültéri egységre ajtó melletti nyitógomb köthető, mellyel időzítetten nyitható a relékimenetre kötött normál mágneszár.

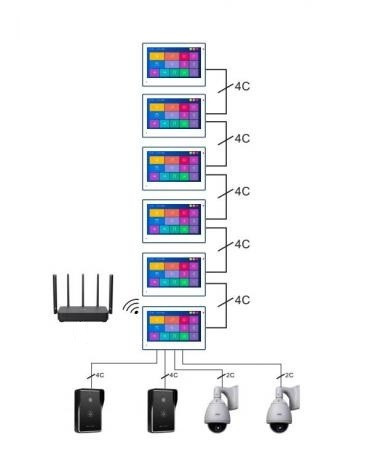

• Akár 6 db beltéri egység is lehet 1 lakáson belül.
• Több beltéri egység esetén csengetéskor hívásátadás egy másik beltéri egységre.
• Lakáson belül kijelölt másik készülék hívása, vagy az összes készülék hívása egyszerre.
• Akár 2 db kültéri egység is lehet a rendszerben (AHD, CVI, TVI, CVBS).
• Akár 2 db CCTV kamera is csatlakoztatható a rendszerhez. (AHD, CVI, TVI, CVBS).

Beltéri egység (FB-703PAW):

Kijelző tulajdonságok:

• 1024 x 600 képpont felbontású, 7 colos IPS kijelző.
• Érintőképernyő.
• 3  féle választható menü megjelenési mód: Standard, Android, Windows 10.
• Standby állapotban a monitor vagy kikapcsol, vagy megjeleníti az órát (Internetről beállítja a pontos időt), vagy a gyári napszaktól függő képeket, vagy az SD kártyán tárolt képeket jeleníti meg (digitális képkeret).
• Magyar nyelvű menü.

Hívásfogadás, kitekintés:

• Ha 1 lakásban több beltéri egység van, akkor híváskor az összes beltéri egység cseng, majd ha az egyik beltéri fogadja a hívást. a többin a kép és hang kikapcsol. Ha nem a megfelelő beltérin fogadtuk a hívást, továbbíthatjuk egy másik beltérire.
• Hívás fogadáskor, és kitekintéskor a látott kép nagyítható az okostelefonokhoz hasonlóan.
• Beszélgetés, vagy kitekintés alatt a beltéri egységről nyitható a kültéri egységre csatlakoztatott mágneszár, vagy a beltéri egységre csatlakoztatott motoros kapu.

 Csengetés, csengő hangok:

• 10 féle kiválasztható csengőhang, vagy az SD kártyán tárolt egyedi csengő hang, külön az egyik és külön a másik kültéri egységre.
• 5-től 30 mp.-re állítható csengetési idő.
• 8 fokozatban állítható csengetési hangerő, és teljes némítás.
• A beltéri egységen beállítható, hogy a kültéri egységen is hallható legyen-e a csengetés.
• 3 féle tartózkodási mód beállítása:

• 1) Otthon vagyok: cseng a beltéri egység, cseng a kültéri egység, a hívás kimegy az okostelefonra.
• 2) Nem vagyok otthon: A beltéri egység nem cseng, de mutatja a kamera képét. A kültéri egység (angol nyelven) felkéri a látogatót az üzenethagyására (SD kártya szükséges), és a hívás kimegy az okos telefonra.
• 3) Ne zavarjanak mód: Sem a beltéri sem a kültéri egység nem cseng, de a beltéri egységen látható a kamera képe. A hívás kimegy az okostelefonra.

Kép, videó, mozgásérzékelés rögzítés, riasztások:

• Ezekhez a funkciókhoz SD kártya szükséges, mely kedvező áron kapható webáruházunkban.
• Beállítható, hogy csengetéskor automatikusan, vagy kitekintés alatt kézi indítással kép vagy videó felvétel készüljön.
• A kültéri egység kamerája, vagy a külön csatlakoztatott CCTV kamera által érzékelt mozgás esetén, beállítható hosszúságú automatikus videó felvétel rögzítés.
• A kamera által látott képen kijelölhető, hogy kép melyik területén legyen aktív a mozgásérzékelés.
• 1 csatornára beállítható, hogy csak az emberi mozgás indítson felvételt, pl  kutya mozgására ne.
• Beállítható, hogy mozgás érzékeléskor a beltéri egységen legyen-e kép, adjon-e figyelmeztető hangot.
• Egyszerű keresés a felvételek között, szűrés dátumra, időre, csatornára, felvétel típusra (hívás, üzenet, mozgásérzékelés, riasztás).
• Beállítható, hogy mozgás érzékelésekor az okostelefonra érkezzen-e figyelmeztető üzenet.
• A rögzített videók és képek az okostelefonon is megtekinthetők.

Okostelefonos alkalmazás, riasztások a telefonon, beszélgetés, kitekintés:

• A rendszer a méltán népszerű ingyenes Tuya, vagy a Smart Life alkalmazással működik.
• Rendkívül egyszerű párosítás az alkalmazással.
• Az alkalmazás megnyitásával bármikor megtekinthetők a kültéri egységek és a CCTV kamerák képei, rögzített felvételei.
• Kitekintéskor, vagy beszélgetés alatt a telefonról nyitható a mágneszár, vagy a motoros kapu.
• Kitekintés, vagy beszélgetés alatt a látott kép, vagy videó rögzíthető a telefonra.
• A telefonon a kép teljes kijelzős módban is megtekinthető, nagyítható.

Kapcsolódás az internetre:

• Beépített WiFi konverterrel.
• LAN kábeles csatlakozás előkészítve, de ez jelenleg nem elérhető.

Műszaki jellemzők:

• 1024 x 600 képpont felbontási 7 colos érintő IPS kijelző.
• Beépített tápegység. A tápellátás  ~ 70 cm-es, 230 V-os dugvillás kábellel történik,
• vagy a készülék hátulján található 12 - 15 V DC csatlakozón keresztül külső (nem tartozék) tápegységgel.
• Üzemi hőmérséklet: -10 -től +50 °C-ig.
• Videó formátum: AHD / CVI / TVI / CVBS
• SD kártya kezelés: 1 TB (FAT)> 10. osztály, micro SD
• TV kimenet.
• Méretek: 185 x 126 x 25 mm

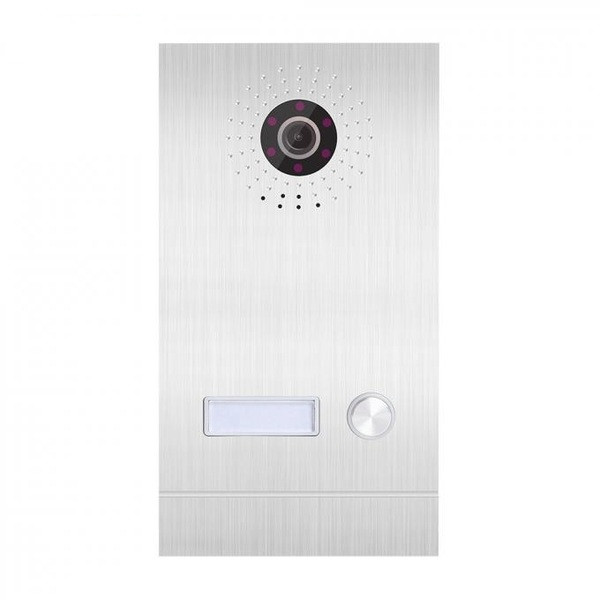

Kültéri egység (FK-220-1):

• Full HD felbontás.
• 1 csengetőgomb.
• 5 db 120° sugárzási szögű inra LED az éjszakai megvilágításhoz.
• 1 db fényérzékelő az infra LED felkapcsolásához.
• 150° vízszintes látószög.
• Kapu melletti ajtónyitógomb csatlakozási lehetőség.
• Masszív fémöntvény süllyesztődoboz.
• 4 vezetékes csatlakozás a beltéri egységhez.
• PIN csatlakozós vezetékcsatlakozás, ezért könnyű szerelhetőség.
• Tápellátás a beltéri egységről.
• NO és NC feszültségmentes relékivezetés a mágneszár nyitáshoz.
• Impulzus üzemű mágneszár részére feszültséget ad. Ezért az impulzusos mágneszárhoz nem szükséges külön tápegység.
• Kapu melletti ajtónyitógomb csatlakozási lehetőség, a relékimenetre időzítetten.
• Trimmer potenciométerrel állítható hangerő.
• Trimmer potenciométerrel állítható zárnyitási idő: 2 - 10 mp.
• Névtábla.
• IP 65 védettség.
• Szerelési mód: süllyesztve.
• Működési hőmérséklet:-40 °C ~ +50 °C.
• Csak AHD beltéri egységgel használható.
• Méret: előlap: 183 x 97 x 5 mm, süllyesztődoboz:173 x 89 x 29 mm.

Vezetékezés:

• 4 vezetékes összeköttetés a kültéri egységgel.

• Vezeték igény:
• Árnyékolatlan UTP kábel: 20 m-ig

• Árnyékolt FTP kábel: 40 m-ig

• 4 eres általános vezeték:
• 30 m-ig: 4 x 0,65 mm²
• 50 m-ig: 4 x 1 mm²
• 100 m-ig: 3 eres általános vezeték (1 mm² ) + 75 Ohm koax kábel.

• + 2 vezeték szükséges a beltéri egységtől a motoros kapu nyitásához.

A szett tatalma:

• 1 db FB-703PAW beltéri egység
• 1 db FK-220-1; egy nyomógombos, süllyesztett kültéri egység
• 2 db magyar nyelvű használati útmutató
• Szerelési anyagok.

Adatok

Használati útmutató:

FB-703P, 103P

Használati útmutató 2:

FK-220-1, -2

Márka:

FlexiDoor

Tömeg:

1,4 kg/db
