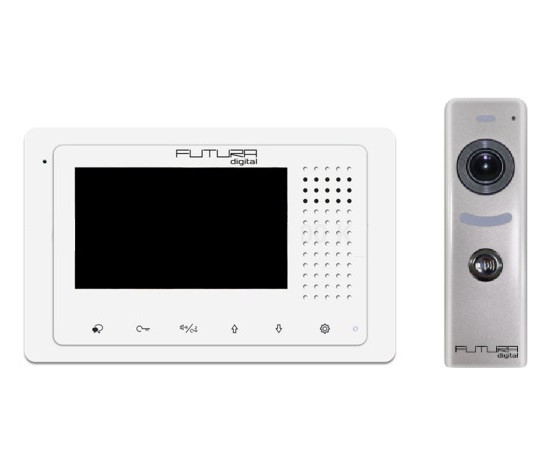

Színes videó kaputelefon szett 4,3 col beltéri, KESKENY kültéri. FUTURA VDK-43316/616C

Kiegészítő termékek

Részletek

• 2 vezetékes rendszer, így a meglévő csengővezetékkel is használható.
• A mágneszár a kültéri egységre köthető.

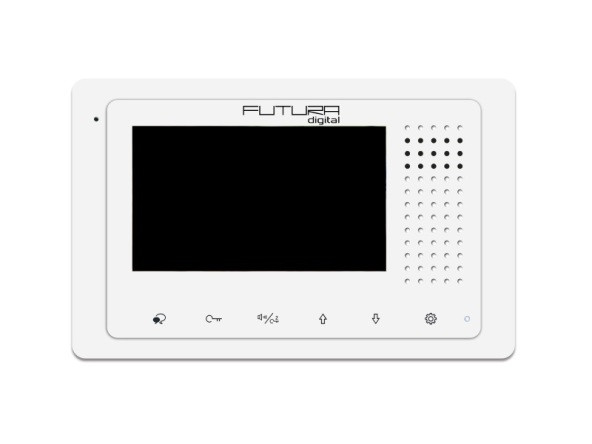

Beltéri egység:

• Magyar nyelvű OSD menü.
• Érintőgombok.
• 800 x 480 felbontás, TFT LCD kijelző.
• A beltérik között intercom beszélgetés folytatható.
• Intercom beszélgetés folytatható a lakáson belüli további beltéri egységekkel, vagy többlakásos rendszeren belül (több nyomógombos kültéri egység) a másik lakással is.
• Állítható zárnyitási idő, kitekintési idő.
• Állítható beszélgetési hangerő, csengetési hangerő, de a csengetés nem némítható le teljesen.
• 12 féle csengőhang, külön-külön a csengetésre és az intercomhoz.
• A monitorra köthető kiegészítő előszobaajtó melletti csengőnyomógomb, 12 V-os külön hangjelző.
• DIP kapcsolókkal beállítható címzés, több beltéri egység, vagy több kültéri egység használatakor. (1 db beltéri egység és 1 db 1 nyomógombos kültéri egység esetén az 1-es és a 6-os DIP kapcsolót ON állásba (felfelé) kell kapcsolni.)
• 2 db zárnyitás vezérlési lehetőség. (A jelenleg kapható kültéri egységekre 1 db zár, vagy motoroskapu köthető.) A 2. zár vezérléshez RLC zárnyitás/világítás vezérlő  modul szükséges.
• 3 vagy 4 monitor használatakor VDBC-4 szinti elosztó is szükséges.
• Beltéri méretei: 105 (Ma) x 167 (Szé) x 17 (Mé) mm.
• Áramfelvétel: 7 mA készenléti állapotban, 145 mA működéskor.

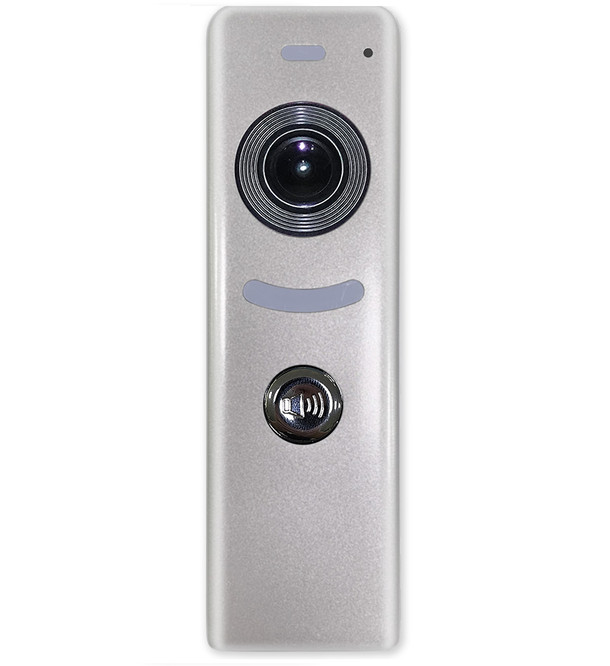

Kültéri egység:

• Világító LED az éjszakai látáshoz.
• 1 db zárnyitás kimenet, mely 12 V max 500 mA  áramfelvételű zárral terhelhető.
• AC, vagy 500 mA-nél nagyobb áramfelvételű zár használata esetén, a kimenetet relézni kell, és külön tápegységet kell biztosítani a mágneszár táplálásához.
• Áramfelvétel: 7 mA nyugalmi állapotban, 83 mA működéskor.
• Méret: 136 (Ma) x 43 (Szé) x 29 (Mé) mm.
• Egy nyomógombos kivitel.
• 165°-os látószögű, színes kamera
• IP54 védettség.
• Működési hőmérséklet: -15°C ~ +55°C.
• Kommunikáció visszajelzés funkció.



Rendszer:

• 3 további kapuegységgel és 3 beltéri egységgel bővíthető. (Ekkor szinti elosztó is szükséges.)
• 1,5 A terhelhetőségű kombinált tápegység (táp+ BUS illesztő) tartozék.
• 1 db mágneszár is vezérelhető, melyet a kaputáblára kell csatlakoztatni. (12 V DC, max. 500 mA).
• A beltéri egységről történő második mágneszár vezérléshez RLC zárnyitás-vezérlő szükséges.



Vezetékezés:

2 eres csavart érpáros vezeték szükséges kábelezéshez. A kaputábla és a beltéri egység vezetékét is a kombinált tápegységbe kell bekötni. Ezeket az egységeket a villamos elosztószekrényben, vagy külön dobozban szokás elhelyezni.

• 75 m-ig Cat5 UTP Cu (Réz) vezeték (átm. 0,5 mm), vagy a lenti vastagabb vezetékek valamelyike.
• 150 m-ig 2 x 0,75 mm² csavart érpáros vezeték
• 200 m-ig 2 x 1 mm² csavart érpáros vezeték





A szett tartalma:

• 1 db VDT433 beltéri egység
• 1 db VDT-616C kültéri egység

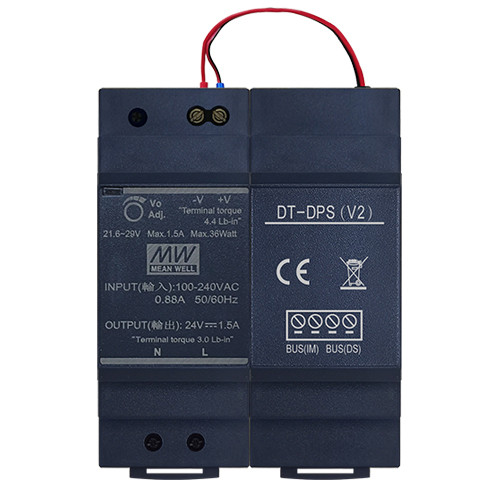

• 1 db VPC9 kombinált, sínre szerelhető tápegység, 1,3 A

Adatok

Használati útmutató:

VDT-433

Használati útmutató 2:

VDT-616C

Márka:

Futura

Tömeg:

900 g/db
